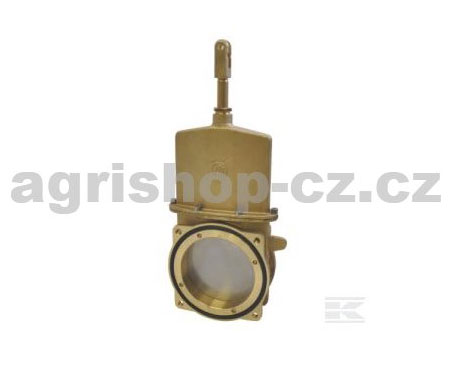

Popis
| Jednotka |
Kus
|
|
|---|---|---|
| Zvláštnosti |
|
|
| Výhody |
|
|

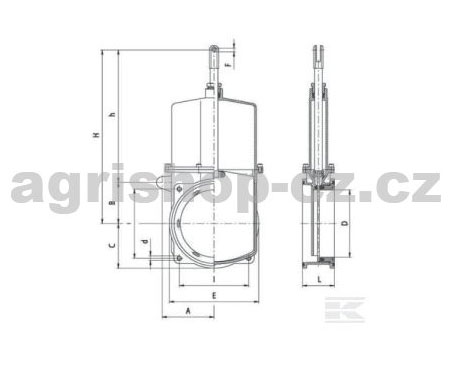

| D Jmenovitý průměr průchozího otvoru |
145 mm
|
|
| D Jmenovitý průměr průchozího otvoru |
6 Inch
|
|
| Maximální pracovní tlak |
4 BAR
|
|
| l Vzdálenost montážních šroubů/otvorů příruby |
150 mm
|
|
| d Průměr závitu příruby montážních šroubů/otvorů |
M12
|
|
| L Tloušťka příruby |
68 mm
|
|
| F Průměr připojovacího otvoru válce |
10,5 mm
|
|
| E Celková šířka |
198 mm
|
|
| C Vzdálenost středu průchozího otvoru od spodní části |
99 mm
|
|

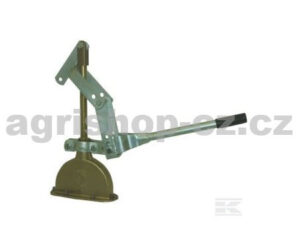

| H Vertikální vzdálenost středu průchozího otvoru od otvoru páky |
439 mm
|
|
| B Vzdálenost středu průchozího otvoru od konce páky |
60 mm
|
|
| A Vzdálenost upevňovacího otvoru pro páku od osy šoupátka |
115 mm
|
|
| h Vzdálenost montážních otvorů páky (vertikální) |
379 mm
|
